触摸屏的基本原理

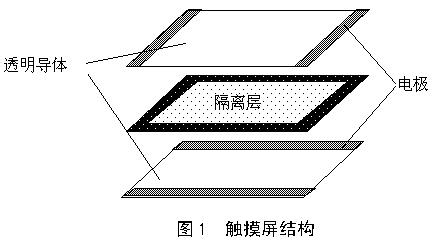

    典型触摸屏的工作部分一般由三部分组成，如图1所示：两层透明的阻性导体层、两层导体之间的隔离层、电极。阻性导体层选用阻性材料，如铟锡氧化物（ITO）涂在衬底上构成，上层衬底用塑料，下层衬底用玻璃。隔离层为粘性绝缘液体材料，如聚脂薄膜。电极选用导电性能极好的材料（如银粉墨）构成，其导电性能大约为ITO的1000倍。

    触摸屏工作时，上下导体层相当于电阻网络，如图2所示。当某一层电极加上电压时，会在该网络上形成电压梯度。如有外力使得上下两层在某一点接触，则在电极未加电压的另一层可以测得接触点处的电压，从而知道接触点处的坐标。比如，在顶层的电极(X+,X－)上加上电压，则在顶层导体层上形成电压梯度，当有外力使得上下两层在某一点接触，在底层就可以测得接触点处的电压，再根据该电压与电极(X+)之间的距离关系，知道该处的X坐标。然后，将电压切换到底层电极（Y+,Y－）上，并在顶层测量接触点处的电压，从而知道Y坐标。

  触摸屏的控制实现

    现在很多PDA应用中，将触摸屏作为一个输入设备，对触摸屏的控制也有专门的芯片。很显然，触摸屏的控制芯片要完成两件事情：其一，是完成电极电压的切换；其二，是采集接触点处的电压值（即A/D）。本文以BB (Burr-Brown)公司生产的芯片ADS7843为例，介绍触摸屏控制的实现。
